Produktbeschreibung
boostech® BMS MasterUnit V3, smartes Batterie-Management-System
Die boostech® BMS MasterUnit V3 ist die zentrale Komponente für ein flexibles, modulares und zukunftssicheres Batterie-Management-System. Sie wurde für den Einsatz in hochwertigen LiFePO4 Speichern, ESS-Systemen, Offgrid-Anlagen, mobilen Energiesystemen und großen gewerblichen Batteriespeichern entwickelt.
Das System ist frei konfigurierbar, unterstützt viele verschiedene Batterie-Typen und lässt sich vom kleinen DIY Speicher bis hin zu großen modularen Anlagen sauber skalieren. Entwickelt und produziert in Deutschland, bietet die boostech® MasterUnit V3 eine robuste Basis für professionelle Speicherprojekte.
Die Wattschmiede ist Partner von boostech® und bietet das System für Kunden an, die Wert auf eine saubere technische Lösung, gute Erweiterbarkeit und eine praxisgerechte Integration legen.

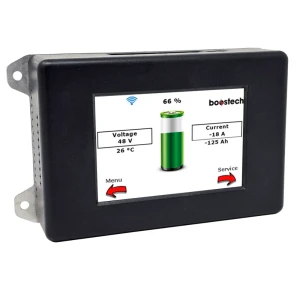

Intuitive Bedienung über Touch-Display
Die Konfiguration der boostech® BMS MasterUnit V3 erfolgt direkt am integrierten Touch-Display. Eine zusätzliche PC-Software oder App ist für die grundlegende Einrichtung nicht erforderlich.
Besonders praktisch ist die integrierte Hilfe über das „?“. Jede relevante Einstellung kann direkt am Gerät erklärt werden. Dadurch wird die Einrichtung übersichtlicher und auch komplexere Systeme lassen sich nachvollziehbar konfigurieren.
- Touch-Display für direkte Bedienung am Gerät
- Integrierte Hilfe „?“ für Einstellungen
- Anzeige wichtiger Zell- und Systeminformationen
- Keine zusätzliche PC-Software für die Grundkonfiguration erforderlich
- Schnelle und einfache Bedienung direkt an der MasterUnit
Modularer Aufbau für kleine und große Batteriesysteme
Die boostech® BMS MasterUnit V3 ist nicht als starres Einzweck-BMS ausgelegt, sondern als modulare Plattform. Über C-Line und L-Line lassen sich passende Slave Boards, Stromsensoren und weitere Komponenten anbinden.
Dadurch kann das System je nach Projektgröße sauber erweitert werden. Ob kompakter Heimspeicher, mobiler Speicher, Offgrid-System oder großer Energiespeicher: Die Plattform wächst mit den Anforderungen.
- Modular erweiterbar über C-Line und L-Line
- Bis zu 220 Slave-Teilnehmer möglich
- Geeignet für kleine Batteriesysteme bis hin zu sehr großen Speicheranlagen
- Saubere Bus-Topologie statt unübersichtlicher Einzelverdrahtung
- Ideal für professionelle und erweiterbare Speicherprojekte
Made in Germany
Die boostech® BMS MasterUnit V3 wird in Deutschland entwickelt und produziert. Der Fokus liegt auf einer praxistauglichen, robusten und erweiterbaren Plattform für reale Speicheranwendungen.
Durch den direkten Support aus Deutschland und die klare Systemstruktur eignet sich das BMS besonders für Kunden, die eine langfristig betreubare Lösung suchen.
OTA Updates über WLAN
Die MasterUnit V3 unterstützt OTA Updates über WLAN. OTA bedeutet „Over the Air“, also ein Update ohne Ausbau des Gerätes. Neue Funktionen, Verbesserungen und Erweiterungen können dadurch komfortabel eingespielt werden.
- OTA Updates über WLAN
- Zukunftssichere Plattform durch Software-Erweiterungen
- Keine Demontage für Updates notwendig
- Neue Funktionen und Verbesserungen können nachträglich ergänzt werden
Sicherheit und Zellschutz
Ein gutes Batterie-Management-System überwacht nicht nur einzelne Grenzwerte, sondern hilft dabei, den Akku langfristig in einem gesunden Betriebsfenster zu halten. Die boostech® BMS MasterUnit V3 überwacht Zellspannungen, Temperaturen und systemrelevante Zustände.
Zellspannung im Blick
- Überwachung von Unterspannung und Überspannung pro Zelle
- Anzeige der niedrigsten und höchsten Zelle inklusive Zelladresse
- Frühes Erkennen von Zelldrift
- Grundlage für einen sicheren und langlebigen Speicherbetrieb
Temperaturen und Leistung
- Überwachung von Zelltemperaturen
- Anzeige von Minimal-, Maximal- und Mittelwerten
- Schutzlogik für Laden und Entladen abhängig vom jeweiligen Aufbau
- Basis für dynamische Leistungsfreigaben und Systemreaktionen
Wie genau geschaltet, geregelt oder begrenzt wird, hängt von der Einbindung des jeweiligen Systems ab. Das BMS liefert dafür die relevanten Daten und Signale. Die konkrete Umsetzung erfolgt über Wechselrichter, Ladegeräte, Relais oder weitere Systemkomponenten.
Schnittstellen und Integration
Die boostech® BMS MasterUnit V3 bietet moderne Schnittstellen für die Integration in Batteriesysteme, Wechselrichter, Ladegeräte und eigene Steuerungen.
C-Line und L-Line Systembus
- Anbindung von Akkuplatinen beziehungsweise Slave Boards
- Anbindung von Stromsensoren
- Modular erweiterbar passend zur Zell- und Modulanzahl
- Saubere busfähige Verdrahtung
- Galvanisch getrennte Systemstruktur
CAN Port 5 für Peripherie
- Kommunikation mit Wechselrichtern und Ladegeräten, abhängig vom Profil
- Geeignet für dynamische Freigaben, Limits und Statusmeldungen
- Galvanisch getrennte Schnittstelle
- Wichtige Grundlage für ESS- und Offgrid-Systeme
Kundenschnittstelle per Add-On
Für eigene Steuerungen, Logging und individuelle Integrationen kann optional die Kundenschnittstelle genutzt werden. Je nach Add-On stehen Kunden-CAN oder UART zur Verfügung. Beide Schnittstellen werden nicht parallel genutzt.
Add-Ons für die boostech® BMS MasterUnit V3
Add-Ons sind Software-Erweiterungen für die boostech® BMS MasterUnit V3. Damit werden zusätzliche Funktionen, Kommunikationsprotokolle oder Relais-Kanäle freigeschaltet. So wird nur das aktiviert, was im jeweiligen Projekt wirklich benötigt wird.
Das Wechselrichter Add-On ermöglicht die Kommunikation mit unterstützten Wechselrichtern inklusive Status- und Leistungsfreigaben, abhängig vom jeweiligen Profil.
Niederspannung LV bis 75 V, unterstützt:
-
Victron Energy
- Goodwe
- SOFAR SOLAR
- SUNGROW
- Dowell
- Deye
- ATON
- SOLAX
- STUDER
- VoltronicPower
Hochspannung HV, Modell bitte vorab prüfen:
- Deye
- Sofar
- Growatt
- Sungrow
- SolarMax
- Solis
Hinweis: Für HV-Kommunikation wird immer ein Stromsensor benötigt.
Das Victron Add-On ermöglicht die nahtlose Kommunikation mit Victron-Komponenten über CAN-Bus inklusive Victron-BMS-Protokoll-Unterstützung.
Für den Anschluss an ein Victron GX-Gerät wird ein zusätzlicher Adapter benötigt: RJ45 Adapter BMS zu Victron. Je nach Aufbau kann das Pinout angepasst werden.
Kundenschnittstelle Add-On
Das Kundenschnittstelle Add-On ist für eigene Steuerungen, Logging und individuelle Integrationen geeignet. Es kann genutzt werden, wenn Systemdaten in eigene Steuerungen, Dashboards, Smart-Home-Systeme oder industrielle Anwendungen eingebunden werden sollen.
- CAN-Protokoll über Port 5 für eigene Anwendungen
- UART-Protokoll über Port 3 für direkte Anbindung
- Geeignet für Monitoring, Automationen und individuelle Logiken
Zusätzliche Relais Freischaltung
Standardmäßig ist ein Relais-Kanal freigeschaltet. Über zusätzliche Relais Freischaltungen kann die MasterUnit auf insgesamt bis zu 4 Relais-Kanäle erweitert werden.
Einfaches Prinzip: 1 Add-On entspricht 1 zusätzlichem Relais-Kanal, bis maximal 4 Kanäle.
Charger Add-Ons
Wenn die MasterUnit bestimmte Ladegeräte aktiv steuern soll, wird je nach Gerätetyp das passende Charger Add-On benötigt.
- ELCON TC Charger Add-On für die Steuerung von ELCON TC Charger
- LX Longrun Q2 Charger Add-On für die Steuerung von LX Longrun Q2 Charger
- iCharger Add-On für iCharger-Ansteuerung
Beim iCharger Add-On wird die Seriennummer der MasterUnit benötigt. Beim Kauf eines iChargers ist die Freischaltung enthalten, wenn die MasterUnit ebenfalls bei uns gekauft wurde.
Typische Einsatzbereiche
Heimspeicher und ESS Systeme
- Stabile SOC- und Statuswerte für Lade- und Entladestrategien
- Dynamische Freigaben für Wechselrichter und Ladegeräte, abhängig vom Profil
- Diagnose direkt am Display
- Ideal für Victron ESS und vergleichbare Energiesysteme
- Transparente Überwachung von Zellzuständen und Temperaturen
- Robuste Kommunikation über CAN
- Optionale Kundenschnittstelle für eigene Logiken
- Geeignet für Inselanlagen, Werkstattlösungen und Gewerbespeicher
Mobile Anwendungen
- Geeignet für Fahrzeuge, Sonderfahrzeuge und mobile Energieeinheiten
- Saubere Überwachung bei wechselnden Lastprofilen
- Relaislogik und Freigaben für Peripherie und Sicherheit
- Modularer Ausbau von kompakten bis großen Systemen möglich
Maritime Anwendungen
- Stabile Energieversorgung an Bord
- Monitoring und Statusdaten für das Gesamtsystem
- Erweiterbar für unterschiedliche Batteriebänke und Sensorik
- Geeignet für Anwendungen, bei denen Zuverlässigkeit entscheidend ist
Infrastruktur und extreme Umgebungen
Die boostech® Plattform eignet sich auch für Anwendungen, bei denen Energie zuverlässig und planbar verfügbar sein muss, zum Beispiel in Messsystemen, Infrastrukturprojekten, Mobilfunkstationen oder abgelegenen Anwendungen.
Technische Merkmale im Überblick
| Produkt |
boostech® BMS MasterUnit V3 |
| System |
Modulares Batterie-Management-System |
| Bedienung |
Touch-Display mit integrierter Hilfe „?“ |
| Konfiguration |
Direkt am Gerät, ohne zusätzliche PC-Software |
| Systembus |
C-Line und L-Line |
| Schnittstellen |
CAN, Relais, UART über Add-On |
| Updates |
OTA via WLAN |
| Skalierung |
Bis zu 220 Slave-Teilnehmer |
| Herstellung |
Entwickelt und produziert in Deutschland |
| Geeignet für |
LiFePO4 Speicher, ESS, Offgrid, mobile Systeme, Gewerbespeicher |
Häufige Fragen
Brauche ich einen PC für die Einrichtung?
Nein. Die Konfiguration erfolgt direkt am Touch-Display. Die integrierte Hilfe über das „?“ unterstützt bei den Einstellungen.
Kann das System später erweitert werden?
Ja. Die boostech® BMS MasterUnit V3 ist modular aufgebaut. Über passende Slave Boards, Sensoren, Add-Ons und Schnittstellen kann das System erweitert werden.
Wie werden Updates durchgeführt?
Updates erfolgen per OTA über WLAN. Das Gerät muss dafür nicht ausgebaut werden.
Welche Schnittstelle ist für Wechselrichter geeignet?
Für Wechselrichter und Peripheriegeräte wird in der Regel CAN über Port 5 genutzt. Für eigene Steuerungen stehen je nach Add-On Kunden-CAN oder UART zur Verfügung.
Hinweis zur Planung
Damit das BMS optimal ausgewählt und eingebunden werden kann, sollten vorab Zelltyp, Zellanzahl, Systemspannung, maximaler Strom, Wechselrichter, Ladegerät und gewünschte Schutzfunktionen bekannt sein.
Die Wattschmiede unterstützt bei der Auswahl der passenden boostech® Komponenten, der Zusammenstellung der Slave Boards, Add-Ons und Adapter sowie bei der Integration in Victron ESS, Offgrid-Systeme und individuelle Speicherlösungen.
